●采用大气误差削弱分离技术，实现无基站CORS及单站20km长基线毫米级监测
●基于芯片级的LMS前端高精度解算技术

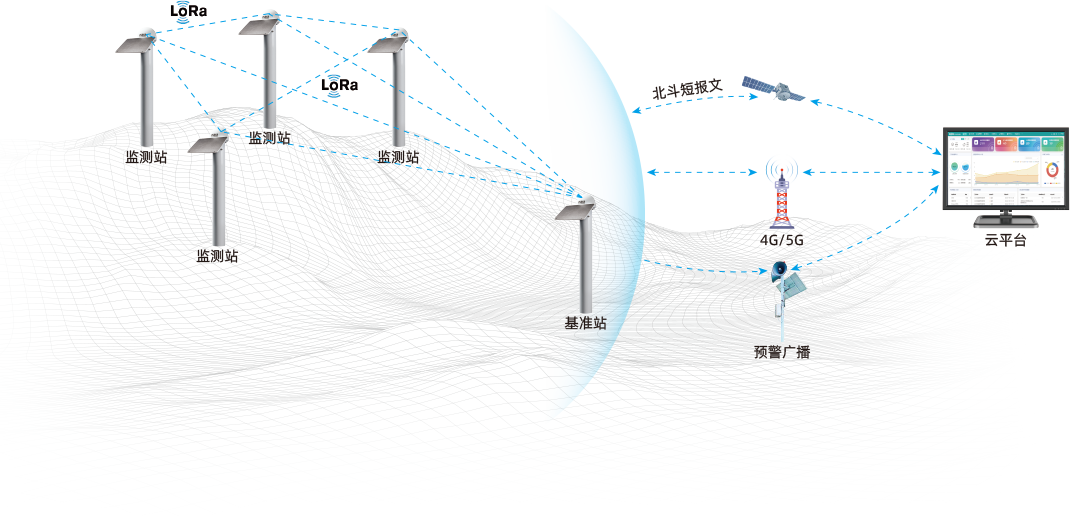

●云+端协同实时通信，LoRa自组网前端解算、云端联动多方式秒级预警
●前端实现毫米级高精度监测，依托移动网络与北斗短报文双通信，数据实时上报云平台，云端一体化监测全局掌控
●大电池，百天超长续航，无惧极端天气/事件造成断电断网
●滴水檐设计精准导流，鱼骨槽错位设计主动排水，IP68稳战野外风雨
●简化立杆设计，一放一拧侧面安装，3分钟即可完成，施工效率提升80%
●蓝牙现场随心配置，十项工况数据实时上报、4G远程无忧运维
MS100北斗监测站技术参数 | |||
处理器 | 国产工业级低功耗处理器 | ||
国产化率 | 种类比90.0%，数量比95.0% | ||
信号跟踪 | BDS | B1I、B1C、B2I、B2a、B3I、B2b | |
GLONASS | G1、G2 | ||
GPS | L1C/A,L2P,L5 | ||
Galileo | E1,E5a,E5b,E6 | ||
QZSS | L1、L2、L5 | ||
SBAS | L1C/A | ||
定位精度 | 静态解算精度 | 平面：±(2.5+0.5*10-6D)mm | |
高程：±(5.0+0.5*10-6D)mm | |||
动态解算精度 | 平面：±(8+1*10-6D)mm | ||
高程：±(15+1*10-6D)mm | |||
MEMS传感器 | 加速度 | 范围:三轴±2000mg, 精度:±1mg | |
倾角 | 范围:三轴±90°，精度:±0.1° | ||
MEMS触发 | 支持MEMS动态调整监测频率，振动及倾斜触发功能 | ||
磁力计 | 支持方位角 | ||
输入/输出格式 | 差分电文：RTCM3.2、RTCM3.x，定位：NMEA0183 | ||
数据传输 | 协议格式 | MNR V1.0.3(MQTT)、ZHD-IMS 2.0(MQTT)、TCP/IP Client、Ntrip Server、Ntrip Client | |
链路个数 | 支持5条链路 | ||
通信 | RS485 | 支持接入多种传感器 | |
蓝牙 | 近场手机APP配置 | ||
通信方式 | 2G/3G/4G/5G/NB-IoT/BLE/LoRa/卫星、选配5G | ||
用户接口 | 指示灯 | 卫星指示灯、电源指示灯、4G指示灯、LoRa指示灯 | |
用户卡 | 1个4G Nano SIM卡槽，一个卫星Nano SIM卡槽 | ||
外部接口 | 1个10芯的航空接口（RS232\RS485，电源输入\输出） | ||
控制方式 | 云平台远程+BLE蓝牙APP | ||
电源 | 电源输入 | DC 12V，适应宽电压工作9-20VDC | |
电源输出 | DC12V@500mA max | ||
供电信息 | 支持供电信息上传 | ||
太阳能板 | 集成太阳能板：10W | ||
充电管理 | 支持MPPT | ||
工作功耗 | 正常采集上传功耗：1071mW | ||
节能模式(长链接)：142.8mW | |||
低功耗模式(非长链接)：122.2mW | |||
内置电池 | 7.2V/38000mAh（锂亚电池） | ||
7.3V/15.6Ah（锂电池） | |||
环境特性 | 工作温度 | -40℃～75℃ | |
存储温度 | -40℃～55℃ | ||
盐雾 | 交变盐雾96h | ||
防水防尘 | IP68 | ||
物理特性 | 重量 | ≤3.0kg | |
尺寸(长*宽*高) | 335*328*234mm | ||
